Элементы керамические бронезащитные
(бронеэлементы керамические
по ТУ 739960-702-51261653-2023

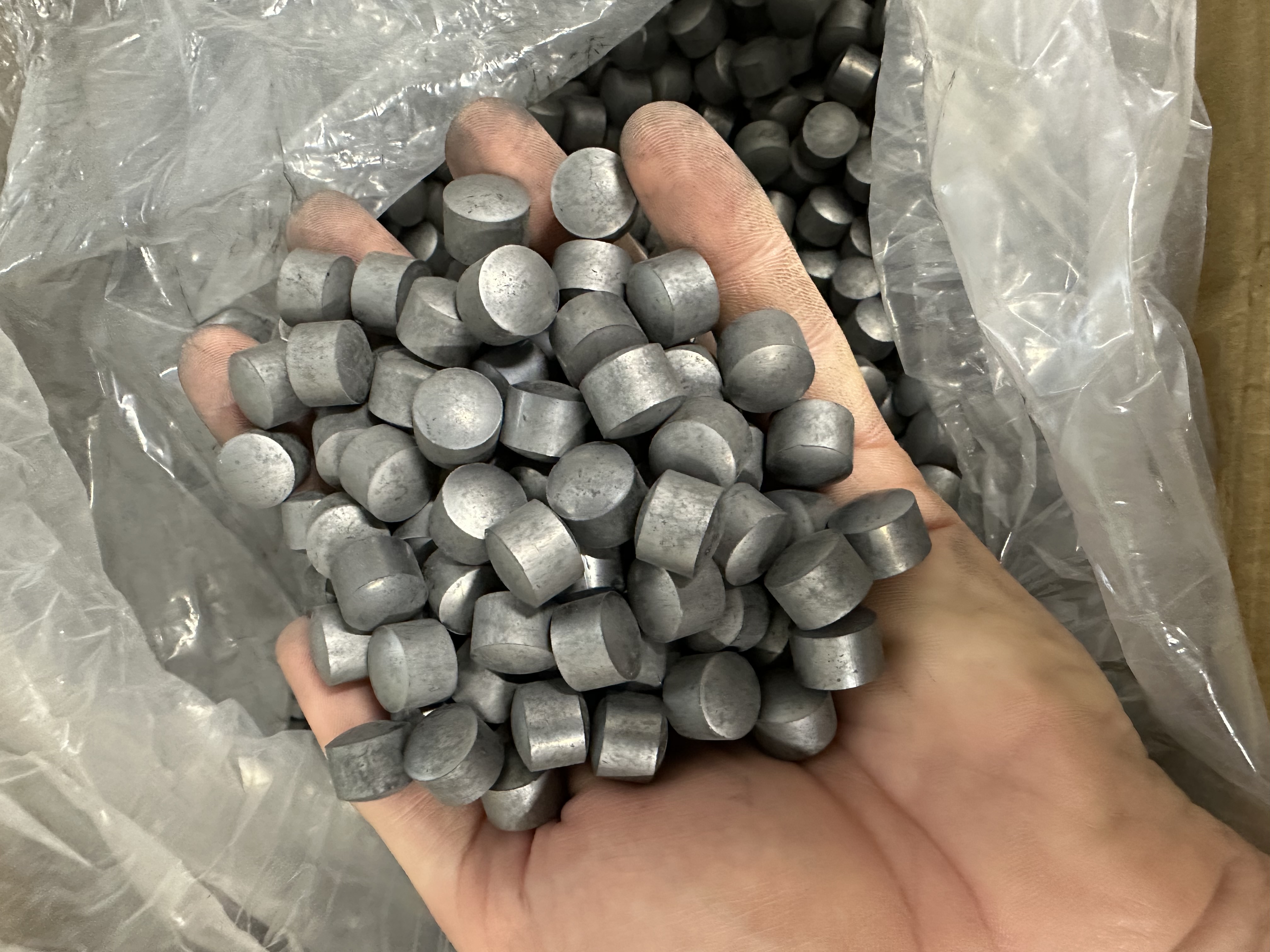

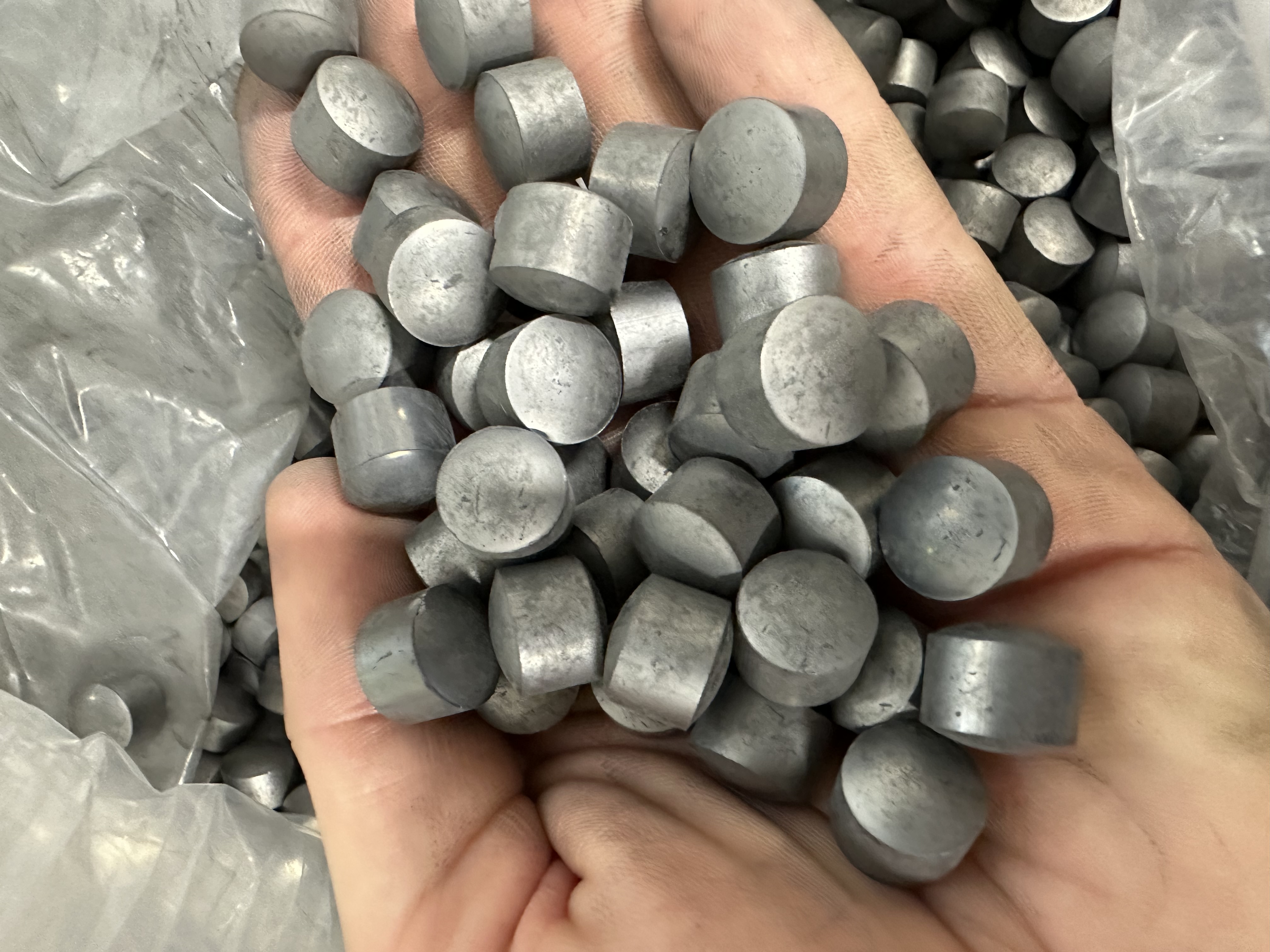

Керамические бронеэлементы по ТУ 739960-702-51261653-2023

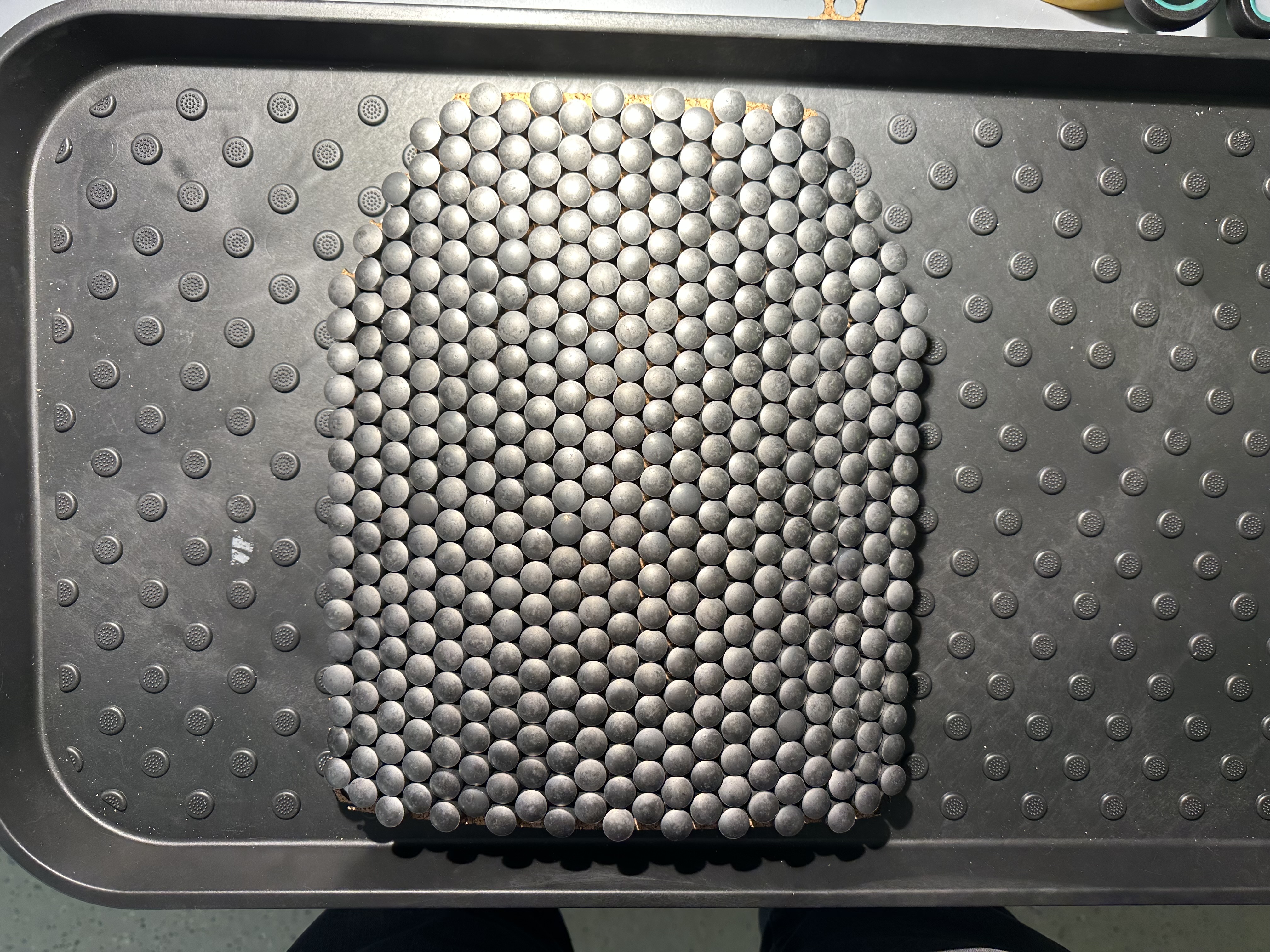

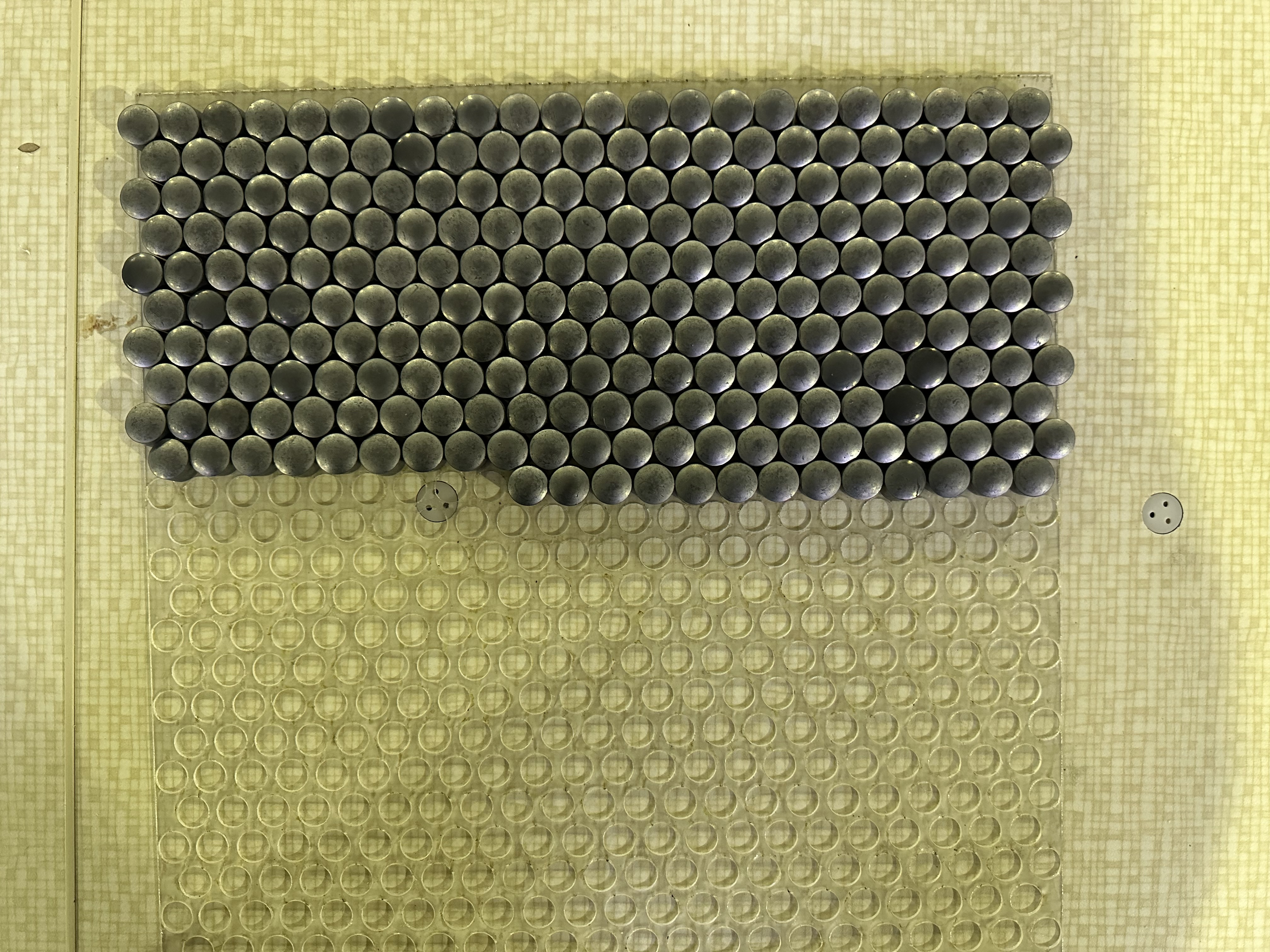

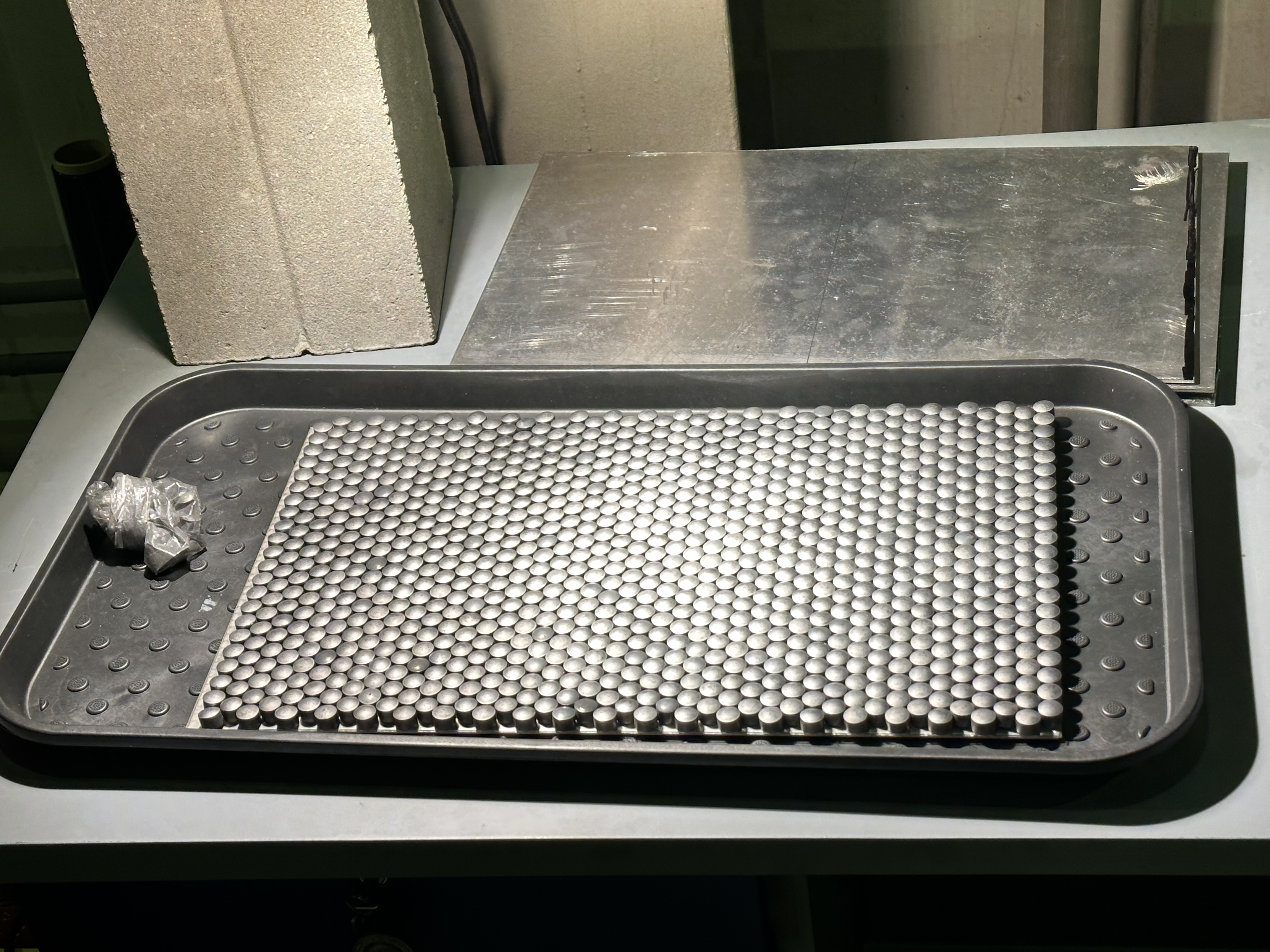

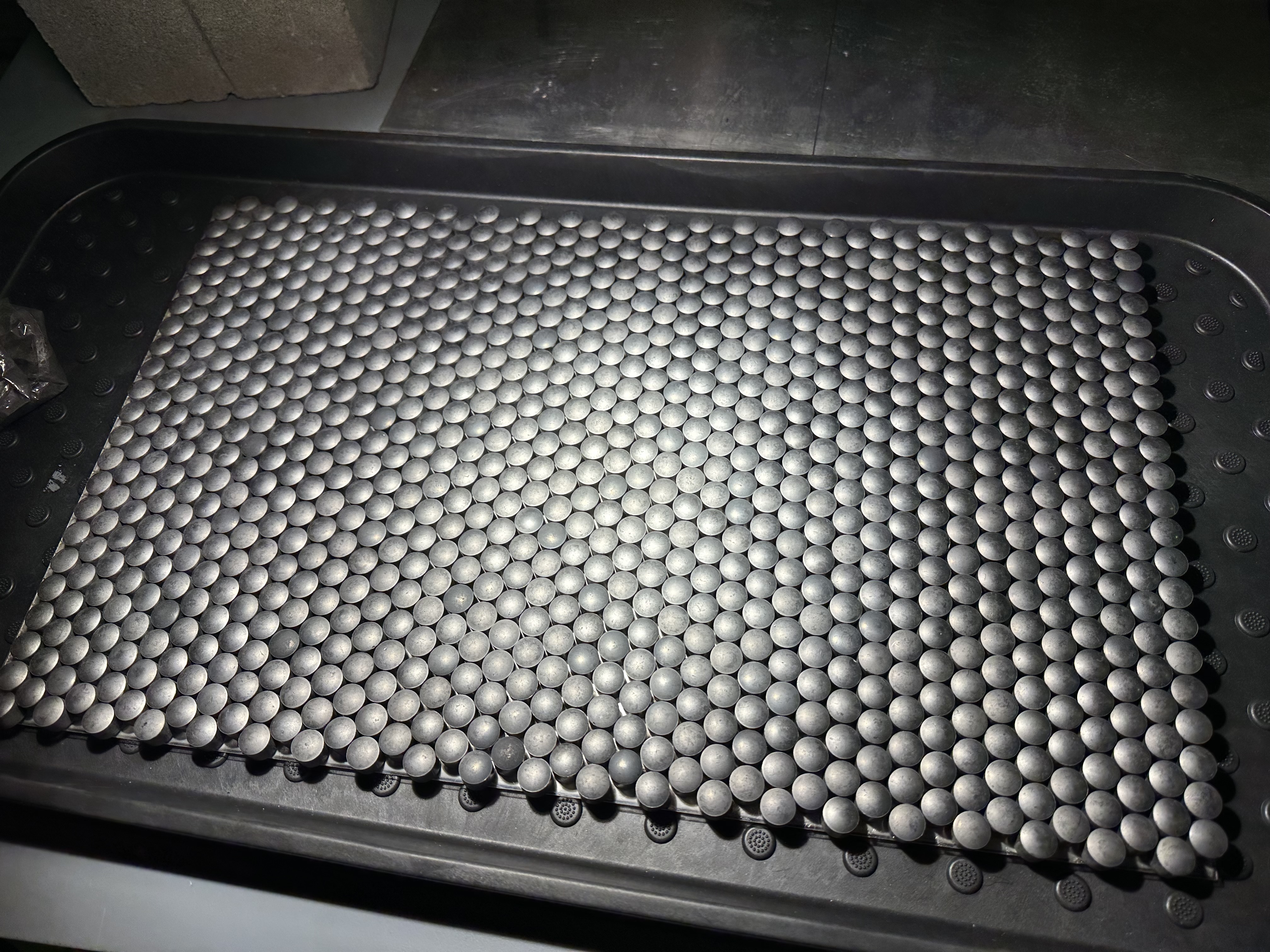

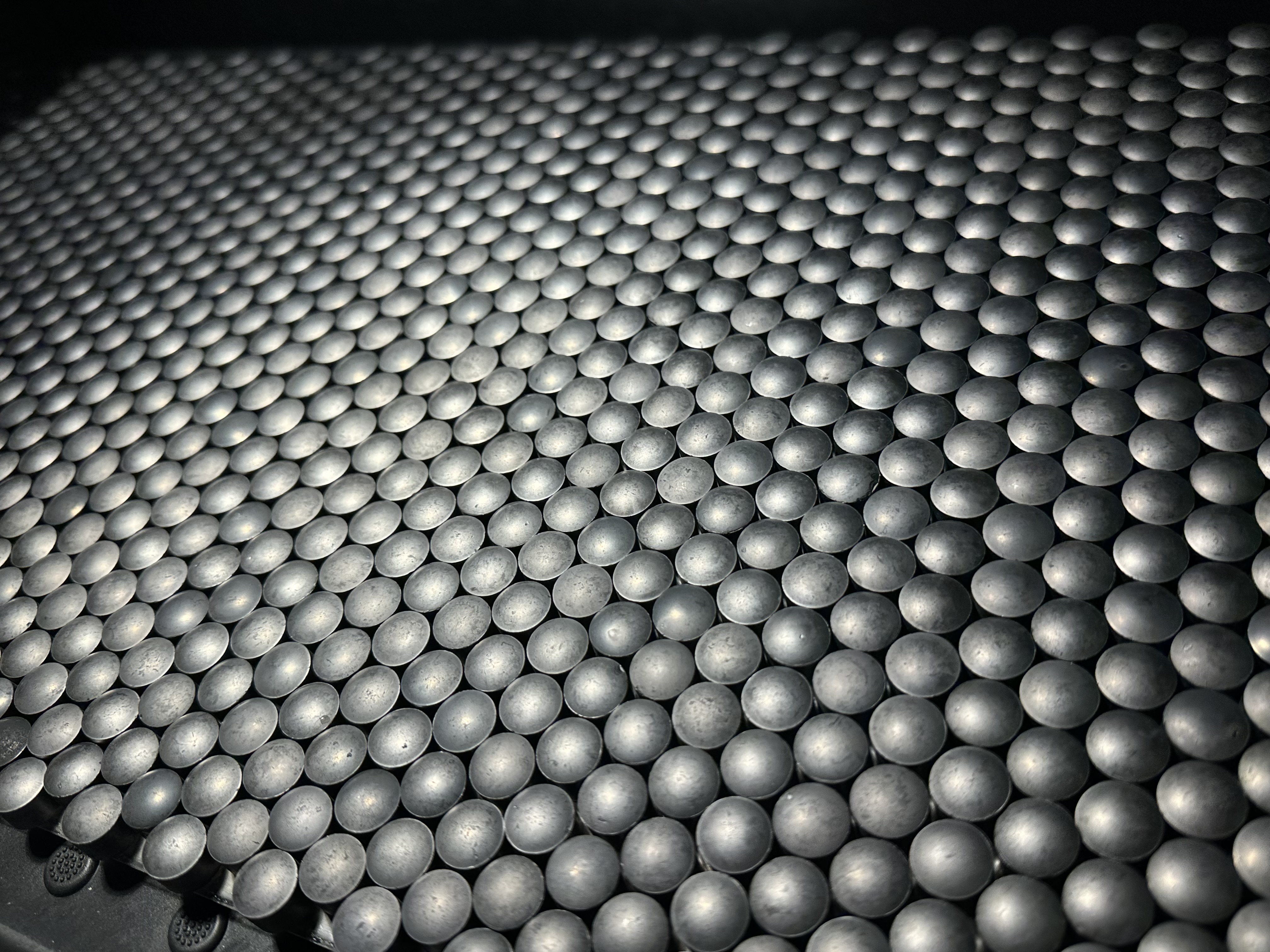

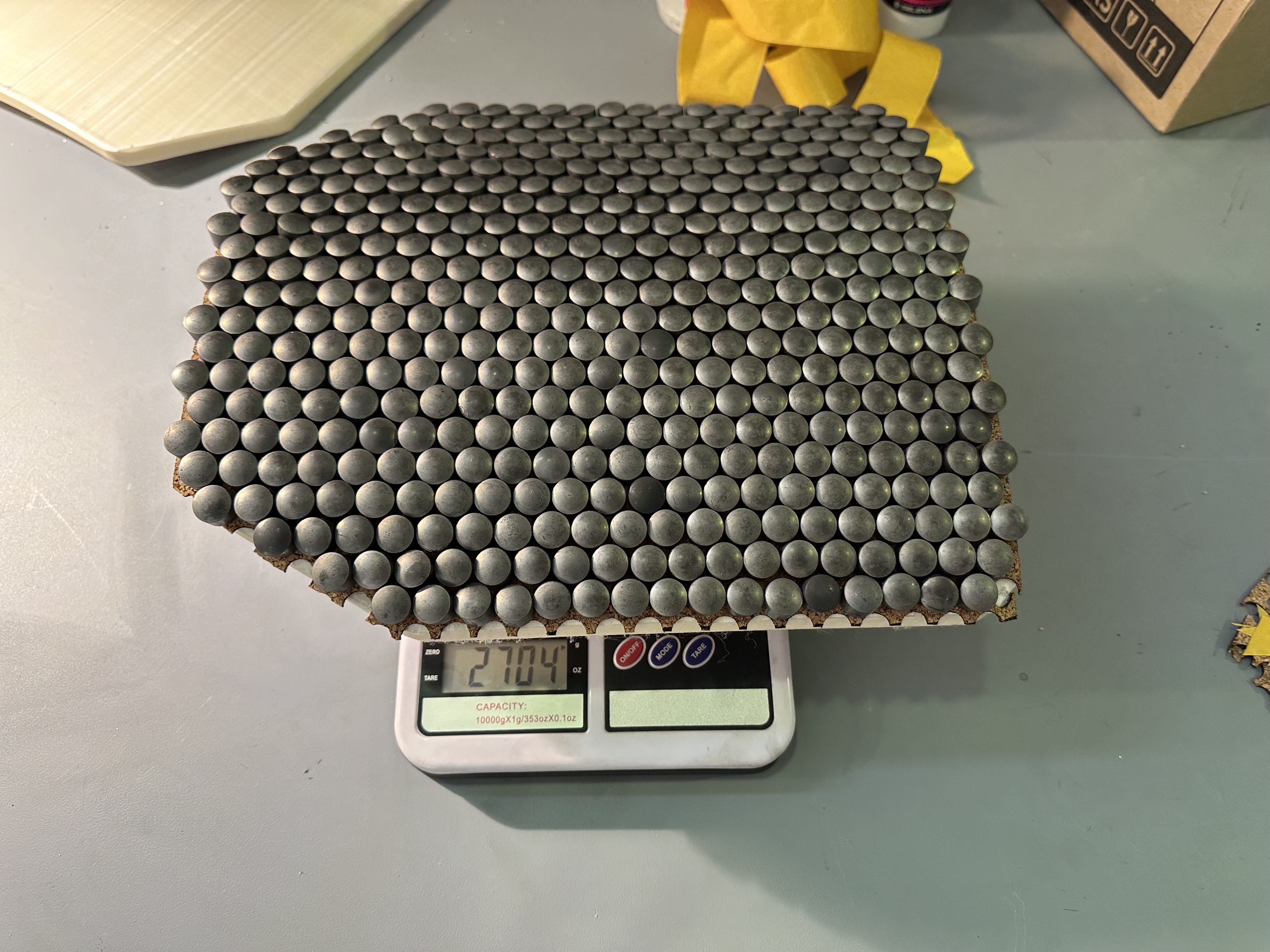

для производства высококлассных бронепанелей

по ГОСТ 50744-95, классы защиты Бр5, Бр5, Бр6
по ОТТ 9.1.12.1-2010 классы защиты 2, 3, 4

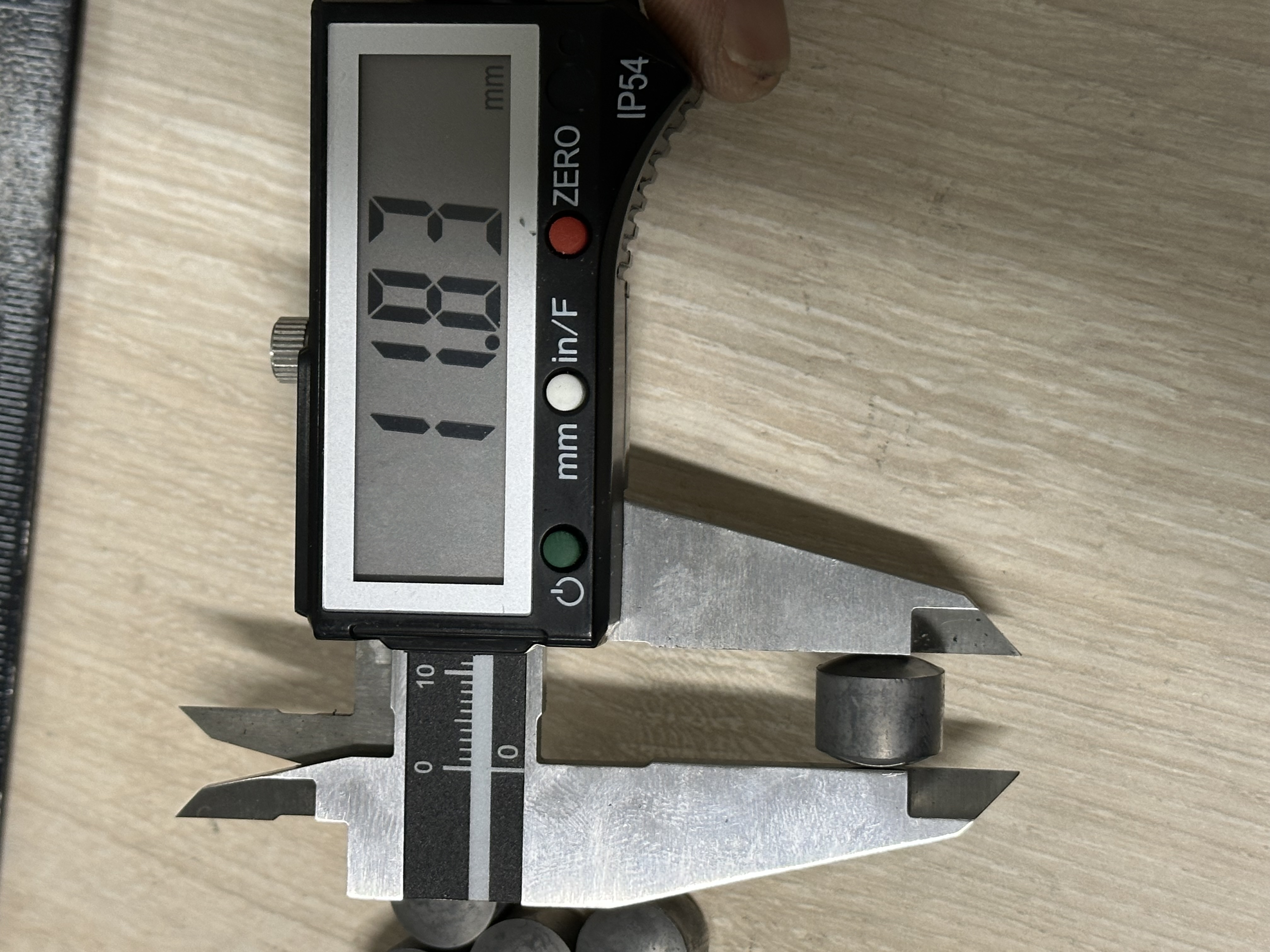

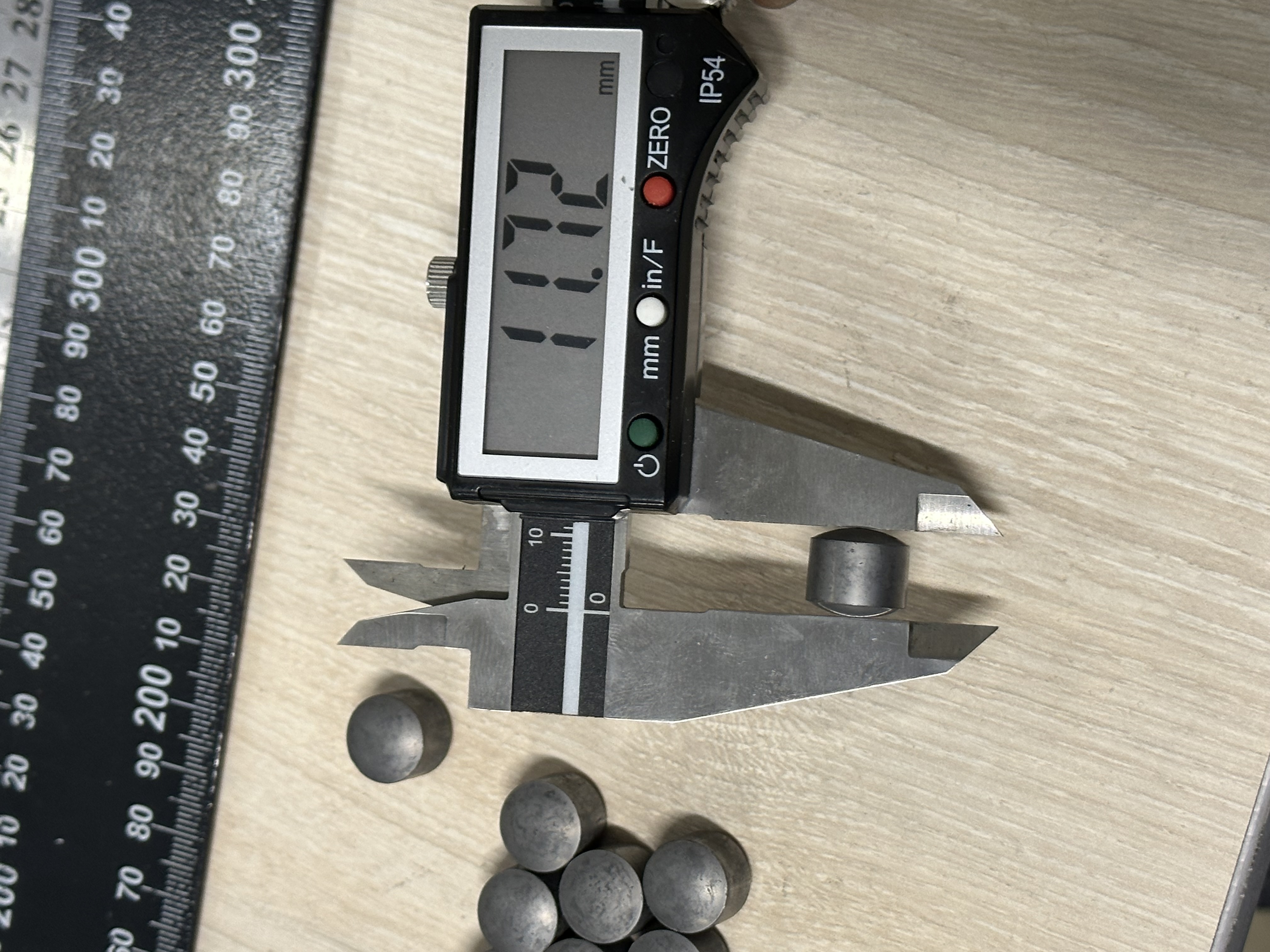

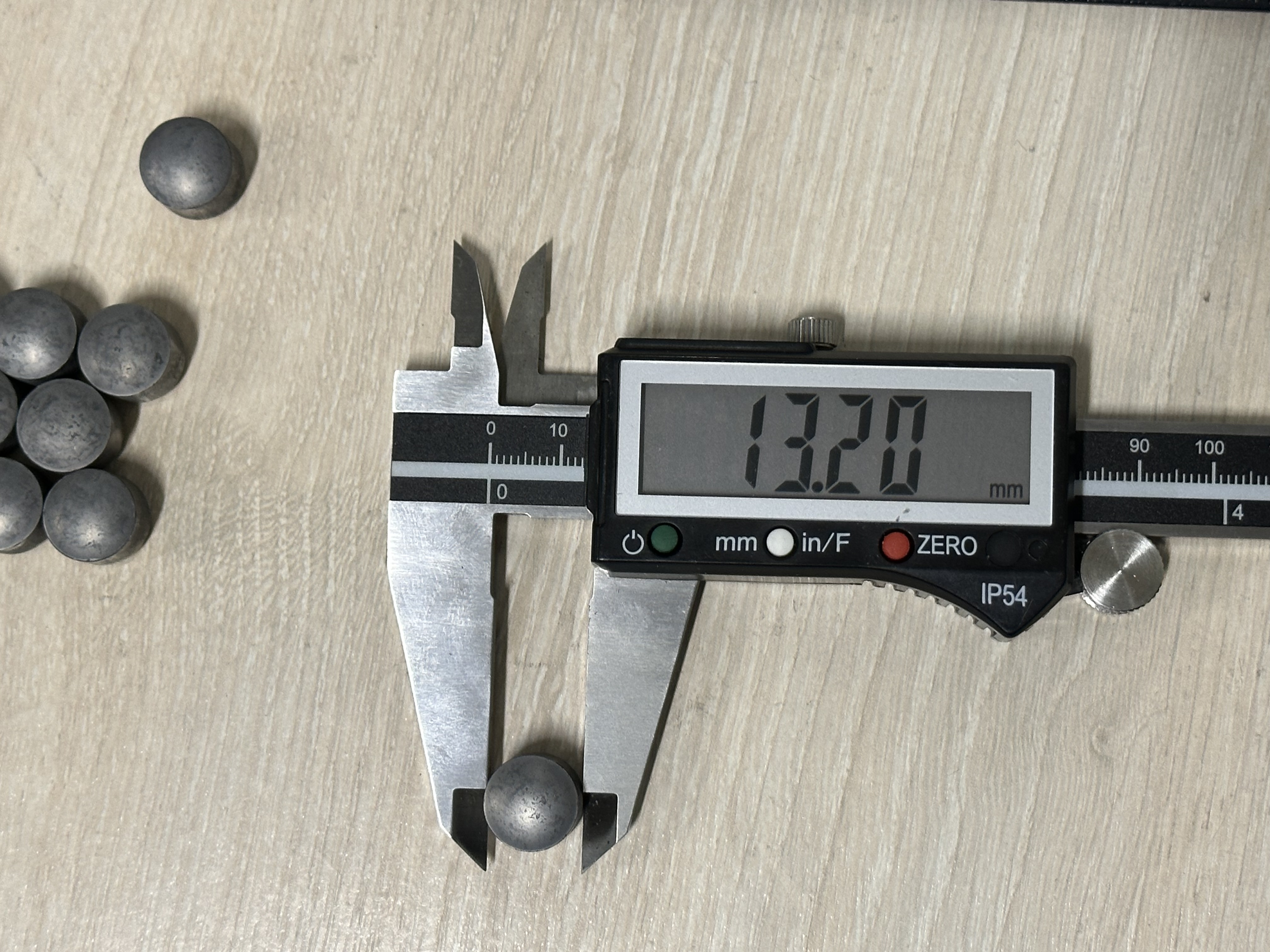

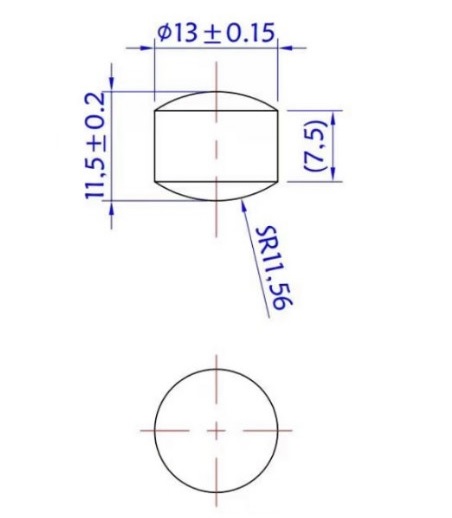

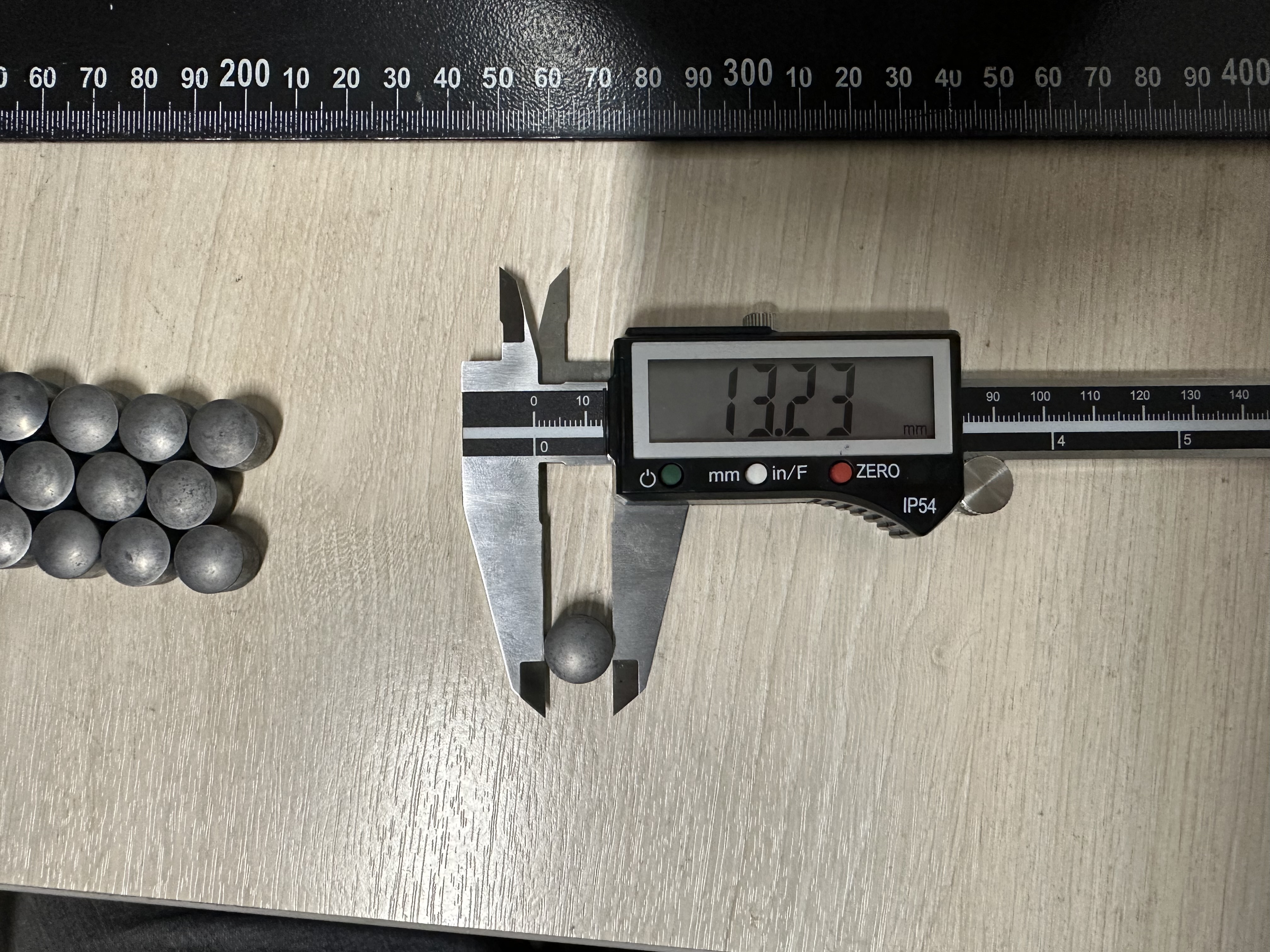

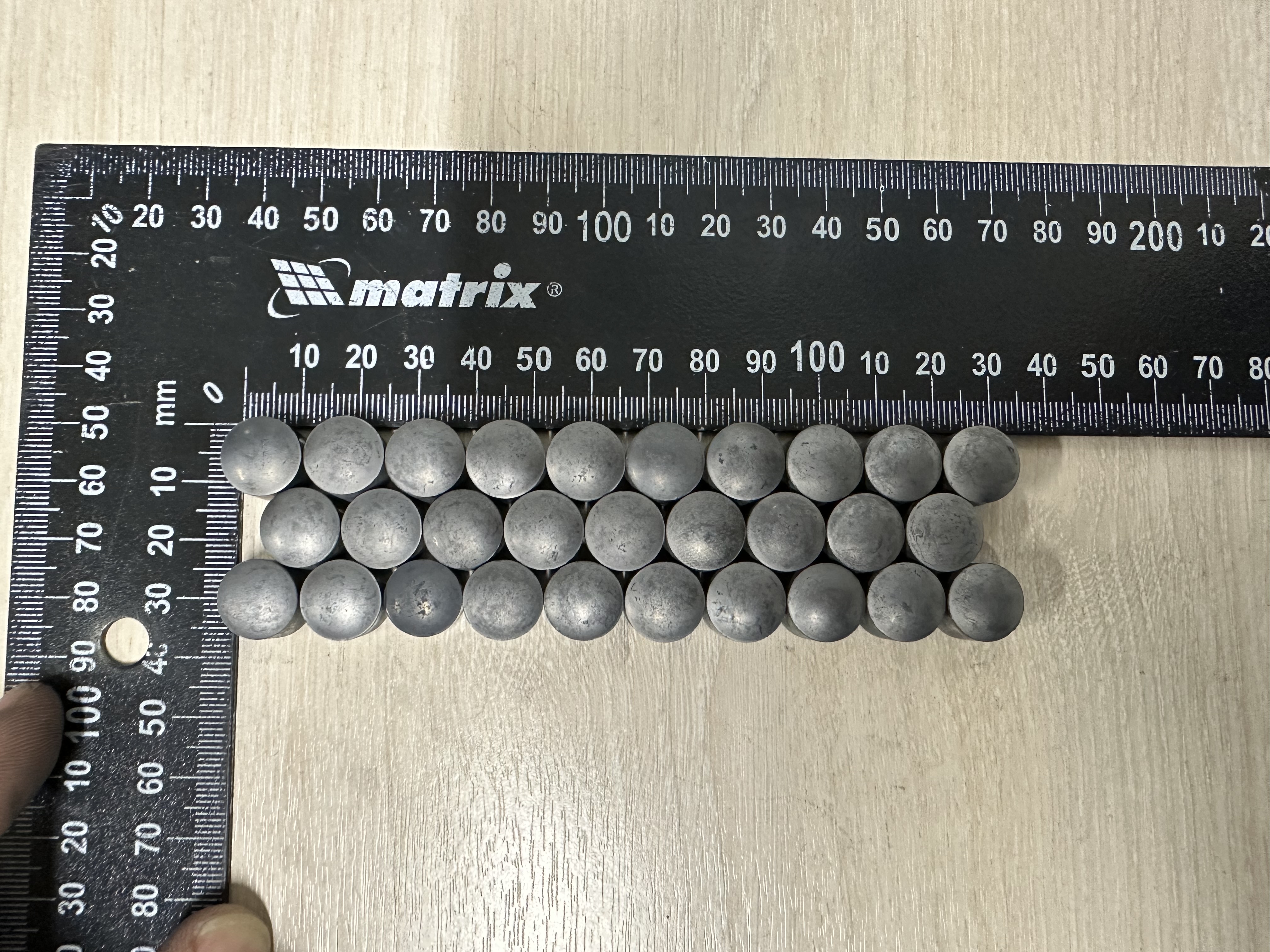

Габаритные размеры: диаметр 13,1-13,3 мм х H 11.5-11.8 мм
Вес одного элемента: 43,3 г.

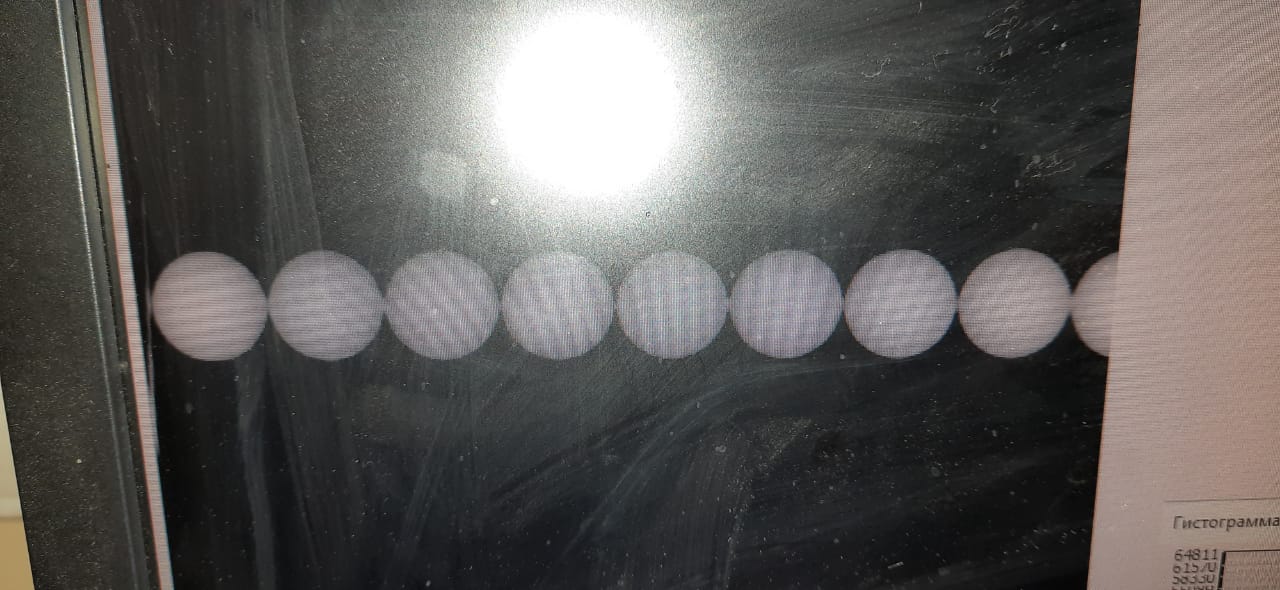

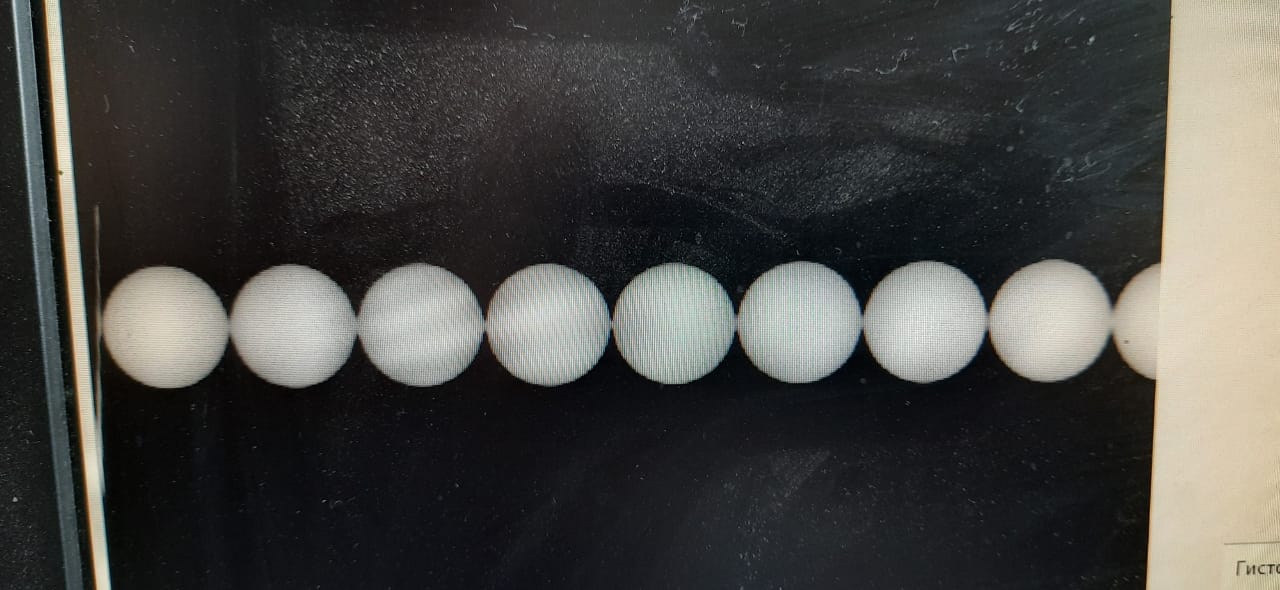

Проводится 100% рентген-контроль на отсутствие трещин, полостей, сколов.
Проводится ОТК по нормативам Технических Условий.

Проводится партионный контроль баллистических свойств:
отбор 1% элементов с изготовлением образцов бронепанелей Бр5
и контрольным отстрелом в сертифицированной лаборатории ГИС РФ.

ФОРМИРОВАНИЕ АРТИКУЛА ПО ТУ

Элементы керамические бронезащитные
[ МАТЕРИАЛ ] - [ ОБРАБОТКА ] - [ МАРКЕР_ФОРМЫ ] - [ ГАБАРИТ ] - [ ВЫСОТА ]
по ТУ 739960-702-51261653-2023
=>
Элементы керамические бронезащитные
[ керамика оксид алюминия ] - [ специальная обработка ]
- [ квадратная форма ] - [ габарит 50 х 50 мм ] - [ высота h 10 мм ]
по ТУ 739960-702-51261653-2023
=>
Элементы керамические бронезащитные
КОА-СОП-КФ-50х50-h10
по ТУ 739960-702-51261653-2023



АРТИКУЛЬНАЯ ТАБЛИЦА


МАТЕРИАЛ
КОАЭлементы керамические бронезащитные оксид алюминия Al2O3
КККЭлементы керамические бронезащитные карбид кремния SiC
ККБЭлементы керамические бронезащитные карбид бора B4C

СОППроводится специальная обработка полимерным связующим, снижающим показатель поризации керамики

Прямоугольные Маркер
формы 		Габарит, мм H (высота), мм
8 9 10 12 15 20
Квадратная
форма 		КФ 50х50 КФ-50х50-h8 КФ-50х50-h9 КФ-50х50-h10 КФ-50х50-h12 КФ-50х50-h15 КФ-50х50-h20
35x35 КФ-35x35-h8 КФ-35x35-h9 КФ-35x35-h10 КФ-35x35-h12 КФ-35x35-h15 КФ-35x35-h20
Квадратная
форма,
доборные
элементы 		КФД 30x30 КФД-30x30-h8 КФД-30x30-h9 КФД-30x30-h10 КФД-30x30-h12 КФД-30x30-h15 КФД-30x30-h20
25x25 КФД-25x25-h8 КФД-25x25-h9 КФД-25x25-h10 КФД-25x25-h12 КФД-25x25-h15 КФД-25x25-h20
20x20 КФД-20x20-h8 КФД-20x20-h9 КФД-20x20-h10 КФД-20x20-h12 КФД-20x20-h15 КФД-20x20-h20
15x15 КФД-15x15-h8 КФД-15x15-h9 КФД-15x15-h10 КФД-15x15-h12 КФД-15x15-h15 КФД-15x15-h20
Прямоугольная
форма,
доборные
элементы 		ПФД 50x15 ПФД-50x15-h8 ПФД-50x15-h9 ПФД-50x15-h10 ПФД-50x15-h12 ПФД-50x15-h15 ПФД-50x15-h20
50x20 ПФД-50x20-h8 ПФД-50x20-h9 ПФД-50x20-h10 ПФД-50x20-h12 ПФД-50x20-h15 ПФД-50x20-h20
50x25 ПФД-50x25-h8 ПФД-50x25-h9 ПФД-50x25-h10 ПФД-50x25-h12 ПФД-50x25-h15 ПФД-50x25-h20
50x30 ПФД-50x30-h8 ПФД-50x30-h9 ПФД-50x30-h10 ПФД-50x30-h12 ПФД-50x30-h15 ПФД-50x30-h20
50x35 ПФД-50x35-h8 ПФД-50x35-h9 ПФД-50x35-h10 ПФД-50x35-h12 ПФД-50x35-h15 ПФД-50x35-h20
Квадратная
форма,
радиусные 		КФР 50х50 КФР-50х50-h8 КФР-50х50-h9 КФР-50х50-h10 КФР-50х50-h12 КФР-50х50-h15 КФР-50х50-h20

Шестигранные Маркер
формы 		Длина
ребра, мм 		H (высота), мм
8 9 10 12 15 20
Шестигранная
форма,
плоские
поверхности 		ШФП S50 ШФП-S50-h8 ШФП-S50-h9 ШФП-S50-h10 ШФП-S50-h12 ШФП-S50-h15 ШФП-S50-h20
S30 ШФП-S30-h8 ШФП-S30-h9 ШФП-S30-h10 ШФП-S30-h12 ШФП-S30-h15 ШФП-S30-h20
S20 ШФП-S20-h8 ШФП-S20-h9 ШФП-S20-h10 ШФП-S20-h12 ШФП-S20-h15 ШФП-S20-h20
Шестигранная
форма,
выпуклые
поверхности 		ШФВ S50 ШФВ-S50-h8 ШФВ-S50-h9 ШФВ-S50-h10 ШФВ-S50-h12 ШФВ-S50-h15 ШФВ-S50-h20
S30 ШФВ-S30-h8 ШФВ-S30-h9 ШФВ-S30-h10 ШФВ-S30-h12 ШФВ-S30-h15 ШФВ-S30-h20
S20 ШФВ-S20-h8 ШФВ-S20-h9 ШФВ-S20-h10 ШФВ-S20-h12 ШФВ-S20-h15 ШФВ-S20-h20
Полугексагон А,
доборный 		ПГА S50 ПГА-S50-h8 ПГА-S50-h9 ПГА-S50-h10 ПГА-S50-h12 ПГА-S50-h15 ПГА-S50-h20
S30 ПГА-S30-h8 ПГА-S30-h9 ПГА-S30-h10 ПГА-S30-h12 ПГА-S30-h15 ПГА-S30-h20
S20 ПГА-S20-h8 ПГА-S20-h9 ПГА-S20-h10 ПГА-S20-h12 ПГА-S20-h15 ПГА-S20-h20
Полугексагон Б,
доборный 		ПГБ S50 ПГБ-S50-h8 ПГБ-S50-h9 ПГБ-S50-h10 ПГБ-S50-h12 ПГБ-S50-h15 ПГБ-S50-h20
S30 ПГБ-S30-h8 ПГБ-S30-h9 ПГБ-S30-h10 ПГБ-S30-h12 ПГБ-S30-h15 ПГБ-S30-h20
S20 ПГБ-S20-h8 ПГБ-S20-h9 ПГБ-S20-h10 ПГБ-S20-h12 ПГБ-S20-h15 ПГБ-S20-h20

ЦилиндрическаяМаркер
формы		Диаметр, ммH (высота), мм
12 (11.8)24 (24,0)
Цилиндрическая
форма,
выпуклые
поверхности		 ЦФ Д13 (13,3) ЦФ-Д13-h12 ---
Д28 (28,0) --- ЦФ-Д28-h24
